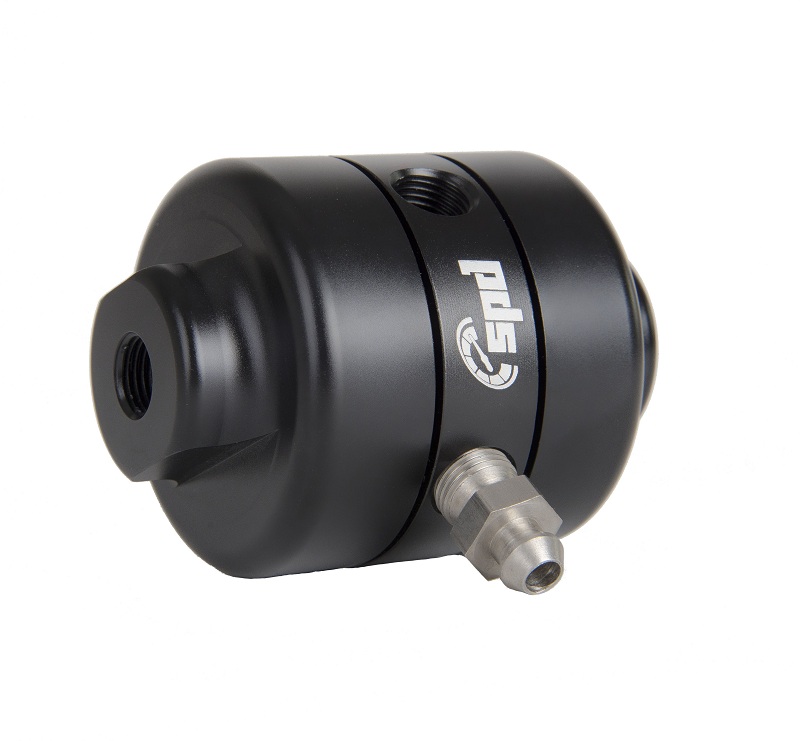

Vad är en fördelningsventil?

Först lite information om vad en fördelningsventil är. En fördelningsventil används när en hydraulisk handbroms installeras. Helst vill man ha separata bromskretsar för handbroms och fotbroms. Så om inte dubbla bakre bromsok används för att få separata bromskretsar så använder man istället en fördelningsventil för att separera kretsarna. Fördelningsventilen monteras alltså ihop med hydraulisk handbroms där inte dubbla bakre bromsok används (2 per skiva) för att separera fotbromsens krets och den hydrauliska handbromsens krets. Dessa två kretsar skarvas sedan ihop genom fördelningsventilen vidare till bakbromsarna. Fördelningsventilen släpper sedan bara igenom den krets som producerar högst kraft till bakbromsarna. Om kraft läggs på både handbromsen och fotbromsens krets samtidigt så kommer den krets som har störst kraft att nå fram till bakbromsarna.

Inkoppling av fördelningsventil

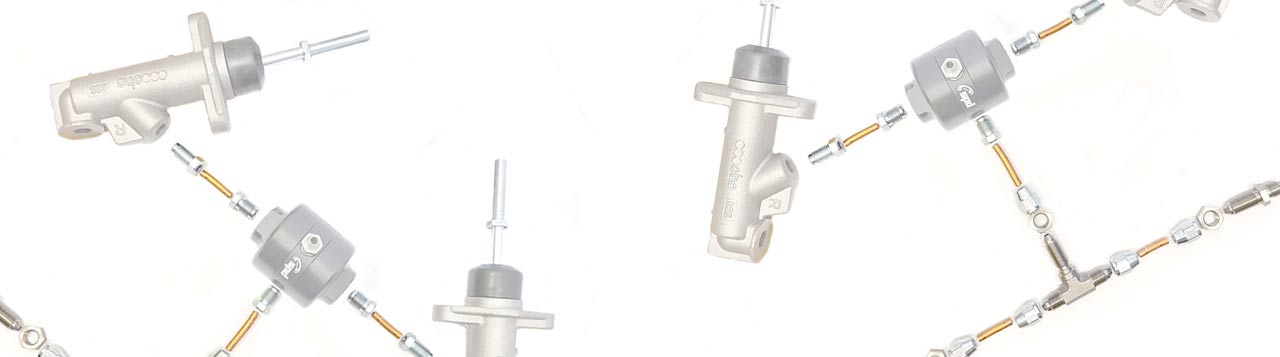

Inkoppling sker enligt bilden. En Huvudbromscylinder representerar fotbromsens krets och den andra den hydrauliska handbromsens krets.

Dessa skarvas ihop med fördelningsventilen och sedan vidare till bakbromsarna.

Installation i bilen

Fördelningsventilen skall monteras på kardantunnel eller annan hög position i förhållande till resten av bromssystemet då tanken är att luft skall fastna i ventilen för att kunn aluftas genom den inbyggda luftnippeln.
