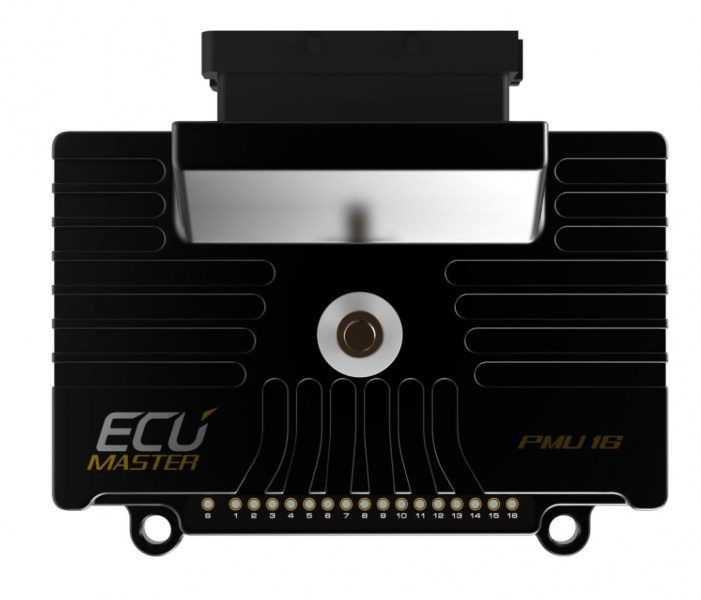

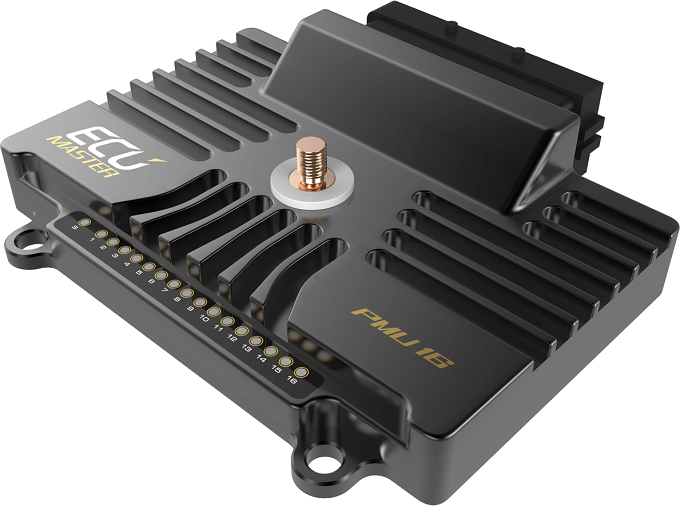

ECU master PMU-16DL
ECU master
Kundrecensioner
Hjälp andra att välja rätt. Var först med att skriva en recension!
Skriv en recensionECU master PMU-16DL
För några decennier sedan var de mest kritiska elektroniska komponenterna i en racerbil tändspolen och fördelaren. Idag är racingbilar utrustade med avancerade motorhanteringssystem, bromssystem, paddelväxlare, dataloggers, radio, elektriska pumpar, fläktar och belysning. Varje komponent måste kontrolleras vid rätt tidpunkt, och det är avgörande att alla system har skydd för att förhindra skador eller brand.
Traditionellt har säkringar och reläer använts för att hantera dessa funktioner, men de medför flera nackdelar, såsom komplicerade kabelhärvor, känslighet för vibrationer och temperaturförändringar, samt svårigheter med diagnostik.
Dessa utmaningar kan effektivt lösas med vår intelligenta krafthanteringsenhet (PMU). Vår senaste PMU-enhet representerar det senaste inom teknik och erbjuder 16 högströmsutgångar för att driva belysning, fläktar, pumpar och mer. Den säkerställer konstant spänningsövervakning och kortslutningsskydd på alla kanaler, vilket helt eliminerar behovet av säkringar och reläer.
Generell information:
- Temperaturintervall: AECQ100 GRADE1 (-40 till +125˚C)
- CPU: 32-bitars fordonsprocessor, 90MIPS
- Driftspänning: 6-22V, immunitet mot transienter enligt ISO 7637
- Kapsling: IP 60, skräddarsydd CNC-bearbetad aluminium
- Storlek (mm) och vikt (g): 131x112x32,5, 370g
- Anslutningar: 1 x 39-stifts fordonskontakt,
1 x M6-bult för batterianslutning - PC-kommunikation: CAN (ECUMASTER USBtoCAN, PEAK CAN, KVASER)
UTGÅNGAR:
- Högströmsutgångar: 10 x 25A (kontinuerligt), 6 x 15A (kontinuerligt) med överströms- och
- överhettningsskydd. Utgångarna kan paras ihop för att öka den kontinuerliga strömkapaciteten.
- Ström och spänning mäts för varje utgång.
- Total strömutgång: 150A kontinuerligt
- Steg för utgångsströmskontroll: 100mA
- Vindrutetorkarsutgång: Dedikerad utgång med torkarbromsningsfunktion
- +5V: Övervakad 5V, 500mA utgång för att driva externa sensorer.
INGÅNGAR:
- Analoga ingångar: 16 ingångar, 10 bits upplösning, 0-5V (skyddade), med programvaruvalbar 10K
- Ohm pull-up och pull-down.
- CAN-tangentbord: 2 x Ecumaster tangentbord (4, 6, 8, 12 tangenter).
ÖVRIGT:
- Utgångstillståndsindikering: 16 tvåfärgade LED-lampor
- Accelerometer/Gyroskop: 3D-accelerometer med 3D-gyroskop för loggning och
- kraschdetekteringRealtidsklocka: Ja, superkondensator för backup-ström (upp till 3 dagar)
CAN BUS:
- CAN-gränssnitt: 2 x CAN2.0 A/B
- CAN-standard: CAN2.0 A/B – 125, 250, 500, 1000 kbps
- In-/utmatningsström: Användardefinierad med bitmaskering, upp till 100 ingångsmeddelanden
LOGGNING:
- Loggningsminne: 256 Mbyte
- Loggningshastighet: Variabel, definierad per kanal, upp till 500 Hz
Länkar och manualer:
PMU software package 101.2 (2024/10/24)
PMU software change log
PMU User Manual 101.1.1 (2024/10/08)
PMU-16 Pinout 1.1 (2023/10/06)
PMUs comparison table
----------------
