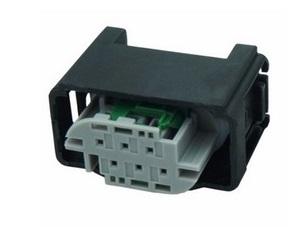

Kontaktdon till Bosch elektroniska gasspjäll
Connector
Kundrecensioner
Hjälp andra att välja rätt. Var först med att skriva en recension!
Skriv en recensionKontakdon som passar Bosch elektroniska gasspjäll.
Artikelnr: D 261 205 358-01
Passar Bosch spjällhus 68, 74 och 82mm
Pin 1 A - Motor - (DBW motor jord)
Pin 2 B - Pot - (TPS jord)
Pin 3 C - Pot + (TPS plus)
Pin 4 D - Motor + (DBW motor plus)
Pin 5 E - Pot 2 (TPS AV2)
Pin 6 F - Pot 1 (TPS AV1)
Maxxecu inkoppling:
Pin 1 A - Motor - (Jord)
Pin 2 B - Pot - (Jord)
Pin 3 C - Pot + (+5v)
Pin 4 D - Motor + (+12v)
Pin 5 E - Pot 2 (AIN x)
Pin 6 F - Pot 1 (AIN x)
Bild visar exempel med dubbla e-spjällhus med e-gas. Används bara ett spjällhus så använd bara e-throttle 1 main och e-throttle 1 backup.
----------------
