Turbosmart Styrenhet för elektronisk Wastegate
Turbosmart
Kundrecensioner
Hjälp andra att välja rätt. Var först med att skriva en recension!
Skriv en recensionTurbosmart Styrenhet för elektronisk Wastegate

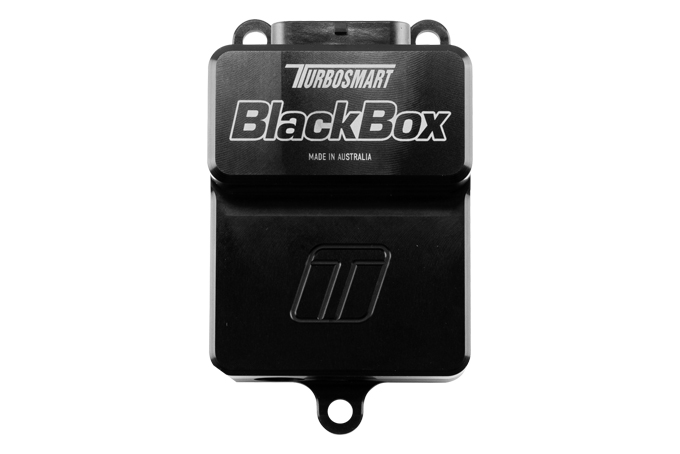

BlackBox by Turbosmart är en dedikerad elektronisk Wastegate Controller som kan användas i samarbete med en rad OEM och eftermarknads ECU:s. BlackBox ger skydd mot nuvarande krav och översättning av grundläggande såväl som mer avancerade kontrollstrategier av laddtryck till en Wastegate och kan användas på enkla eller dubbla elektroniska wastegate-system för den ultimata laddtryckskontrollen.
Funktioner
Dubbla kanal högström H-brygga utgångar
2 x Wastegate ventilpositionsingångar (0-5v)
2 x Wastegate temperaturingångar (0-5v)
2 x frekvensingångar (avancerad Wastegate Position Encoder)
PWM målpositionsingång
Analog 0-5v positionsmål
CAN Bus Position Efterfrågan Mål
CAN-bussventilområdesmål
CAN Bus Programmerbar PID Mode Alternativ
Fabriksladdad PID-kalibrering för alla Turbosmart eGates
Internt överströmsskydd
Internt övertemperaturskydd
Automatisk positionskalibrering
Anodiserat aluminiumhus
34-stifts Superseal-kontakt

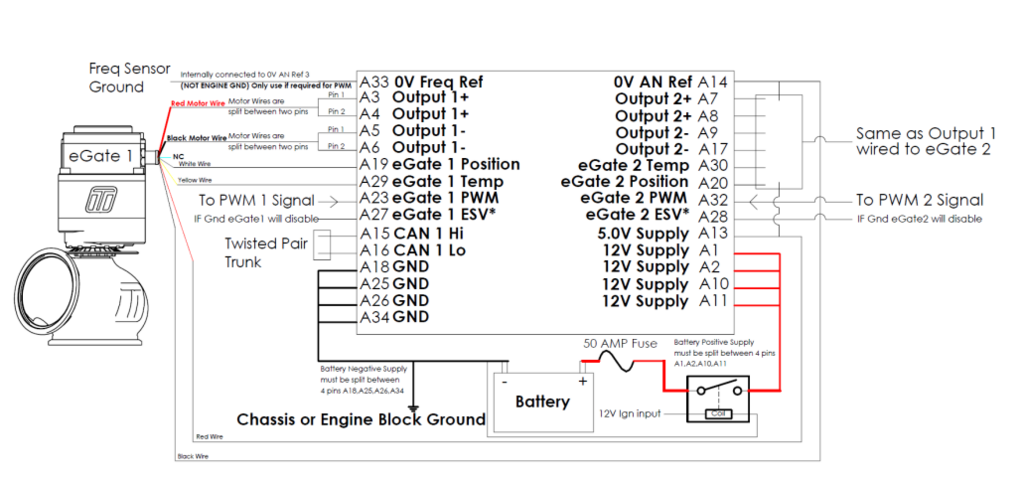

Pinout:
1: 12V försörjning positiv batteriströmförsörjning 1/4*
2: 12V försörjning positiv batteriströmförsörjning 2/4*
3: Utgång 1+ve eGate 1 Positiv strömförsörjning 1/2*
4: Utgång 1+ve eGate 1 Positiv strömförsörjning 2/2*
5: Utgång 1-ve eGate 1 negativ strömförsörjning 1/2*
6: Utgång 1-ve eGate 1 negativ strömförsörjning 2/2*
7: Utgång 2 +ve eGate 2 Positiv strömförsörjning 1/2*
8: Utgång 2+ve eGate 2 Positiv strömförsörjning 2/2*
9: Utgång 2-ve eGate 2 Negativ strömförsörjning 1/2*
10: 12V försörjning positiv batteriströmförsörjning 3/4*
11: 12V försörjning positiv batteriströmförsörjning 4/4*
12: NC Ingen anslutning
13: 5.0V Matning 5V Sensor Matning eGate/s Red Wire
14: 0V AN Ref** 0V-sensor (anslut INTE med chassi GND) eGate/s Black Wire
15: CAN 1 HI CAN 1 High
16: KAN 1 LÅ KAN 1 Låg
17: Utgång 2-ve eGate 2 Negativ strömförsörjning 2/2*
18: Jord (Ground)
19: AV1 Analog spänning 1 eGate 1 vit positionssensor
20: AV2 Analog spänning 2 eGate 2 Vit positionssensor
21: NC Ingen anslutning
22: NC Ingen anslutning
23: FREQ IN 1 ECU eGate 1 PWM-ingång
24: NC Ingen anslutning
25: Jord (Ground)
26: Jord (Ground)
27: AV5 eGate 1 Aktiverbar omkopplarspänning till "switch"
28: AV6 eGate 2 Aktiverbar omkopplarspänning till "switch"
29: AV7 Analog spänning 7 eGate 1 Gul temperatursensor
30: AV8 Analog spänning 8 eGate 2 Gul temperatursensor
31: NC Ingen anslutning
32: FREQ IN 4 ECU eGate 2 PWM-ingång
33: 0V FREQ REF** 0V Frekvens (anslut INTE med chassi GND)
34: Jord (Ground)
----------------
